4×6グリッドのススメ―モザイク星野写真をもっと手軽に!

さて、最近は有用な情報を頂いてばっかりで、自分から発信することは
全くと言っていいほどなかったので、私のモザイク星野撮影の極意?を皆様に
お伝えしようと思います。

モザイク星野撮影の際に最大の問題となるのが「構図決定」です。
3コマならともかく、9コマともなると結構大変なものです。

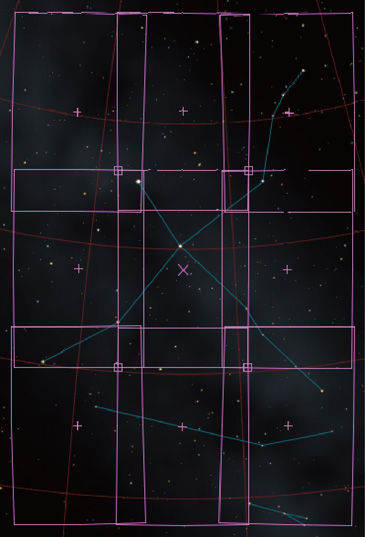

例えば、9コマモザイクとしてはくちょう座の以下のような
星図をステラナビゲータで作ったとします。
(カメラはAPS-C、レンズは85㎜です)



普通、カメラレンズ+デジイチでは自動導入を使うことはないですから、
構図決定はマニュアルになると思います。
これが面倒で、最初のころは苦労しました。

それを解決するために使ったのが今回ご紹介する
「4×6グリッド」です。

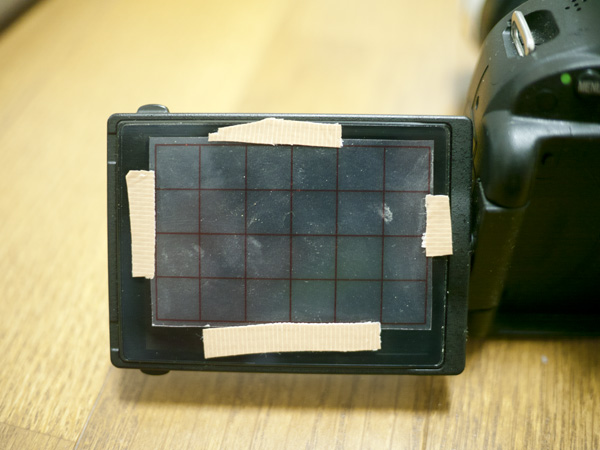

現物はこちら。



4×6の正方形グリッドが貼り付けてある、それだけと言えば
それだけです。

素材はインクジェット用のOHPシートです。
他にもシールになっていて、直接プリンターで印刷できる
用紙を使ってみましたが、透明度が悪すぎて断念しました。
現状、OHPシートが最良の選択かと思います。
今でもヨド○シに行くと、隅っこの方で肩身が狭そうに
陳列されています。結構高いんですが、まあ仕方ないですね。

液晶には直接ガムテープで貼り付けています。
保護シートをかましてあるので、特に問題ないかと。
ちなみに、貼り付けるときに印刷面を裏側にしないと
夜露で一発でやられるのでご注意
を。

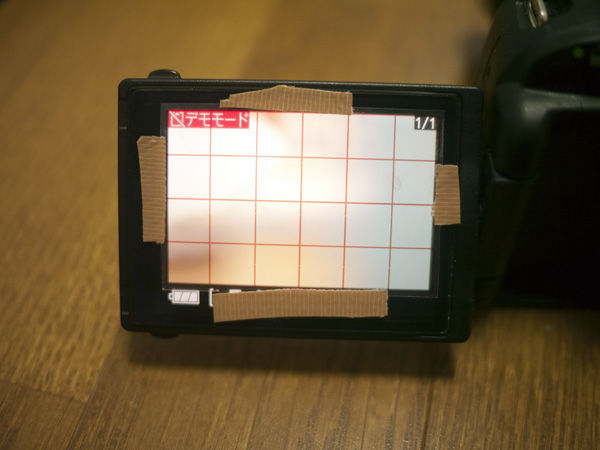

大きさに関しては、なるべく正確に再生画面に表示される
画像の大きさと合わせて
ください。



ちょっとこの写真ではわかりにくいのですが、
1㎜は位置も大きさもずれていないはずです。

作成方法は簡単で、イラストレーター(何でもいいですが)で
赤色で4×6のグリッドを作成し、OHPシートに印刷するだけ
です。

現状、ライブビュー中にはグリッドを表示できる機種は多いと思うのですが
撮影画像に表示できる機種はほとんどないかと。
少なくともD40、D5100には無かったので、これを使っています。

4×6に深い意味はないですが、通常のデジイチは3:2の縦横比で、
これ以上少ないと逆に分かりにくいですし、大すぎでも邪魔なので
この数にしています。これだと、1マス1マスが正方形になるので
分かりやすいというのもあります。

使い方

で、先ほどの星図にも、同じ4×6グリッドを表示させます。
中心部分を拡大するとこちら。





これだと、「デネブは左上マスの中心ぐらい、サドルは画面中心の少し上」と、
はっきり位置関係が分かります


当然、4×6グリッドが貼ってあると、撮影画像でもそうなるはずですから、
そうなるように合わせこんでいけばいいわけ
です。

この手法が威力を発揮するのは写野回転が必要な場合。

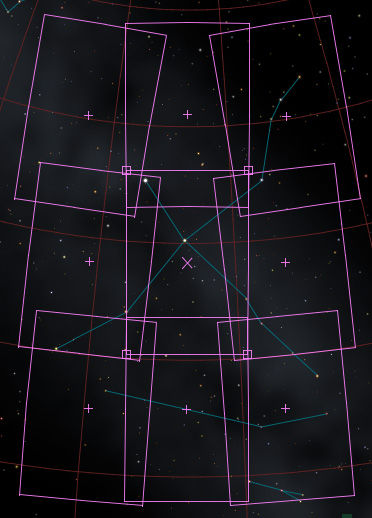

先程のはくちょう座も、本来はこうなってしまいます。



流石にこれではロスが大きいので画像を回転させるわけですが、
これが極めて厄介。
回転角が合っているのかは分かりにくいです。

そこで、このグリッドの出番。
例えばはくちょう座の星図の左上のカット。
赤丸の2つの星に注目してください





この2つの星は、画面に対して垂直に入っています。
となると、「上の星が左上から3マス目、下の星が5マス目、両者が垂直なら
回転も位置もほぼ完璧」
となるわけです。

このように、画面に対して垂直or並行になる星を見つけながらやると
かなり簡単にモザイクが成功します。
是非お試しあれ!

昔は星図を印刷して持って行っていたのですが、今は現地でPCを起動、
イラレで星図を開き、4×6グリッドを星図上で動かしながら使っています。
こちらの方が、線が重ならないので分かりやすいです。

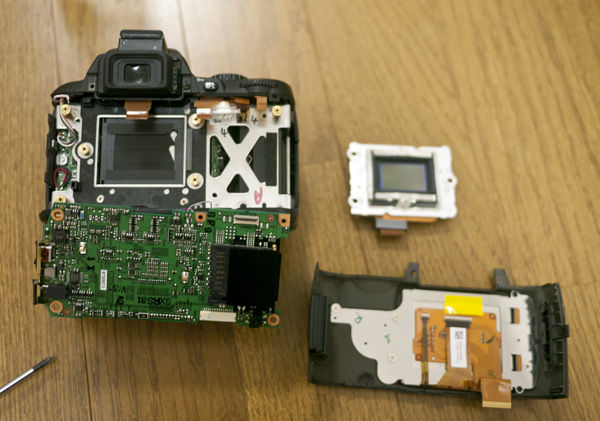

分解しましたが…

ATSUJIRODESUさんから依頼されていたD40の修理ですが、ようやく着手しました。

恐らくフラットケーブルの接続不良だろうと思っていたのですが…



結局、ケーブル類には問題なく、
シャッターユニットの故障でしょうねぇ…

長らく活躍してくれたD40(初代)ですが、ここでお別れです。
とりあえず、防湿庫に眠っていてもらうこととします。

どうもありがとう。
本当に、良いカメラでした。
もう一台のD40は動くので、もう少し彼には頑張ってもらおうと思います。

大変ご無沙汰しておりました

ご無沙汰しておりました。
ようやく一段落しましたので、久々の記事アップです。

本日、博士論文の公開審査が無事に終了し、博士号を頂けることになりました!

順を追って話しますと、投稿していた論文がAcceptされたのが6/11。
予備審査は終了していたのですが、諸事情によりもう一度予備審査を行うことに。

それが6/24になり、CANPが6/22・23だったので行かないでおこうかと思ったのですが
無理やり出席、23朝には成田へ向け出発。

23は札幌泊、24は予備審査で、帰ってきたら25時半。
25は勿論仕事…

で、29・30は元々遊びで北海道にキャンプに行く予定でしたので強行。





キャンプ自体は大変楽しく、羽幌の本物の甘海老からかなやま湖の天の川まで
堪能しました。

そこから本審査が7/22、博士論文の締め切りが7/16ということで
土日はほぼ引きこもっていました。

で、昨日北海道入りし、一泊して(Tくんや5Dくんたちと飲みつつ)
今日本審査でした。

予備審査はボロボロだったのでヒヤヒヤでしたが、
発表・質疑応答ともまずまずの出来だったみたいです。
めでたく通過しました。

今はフレッシュひたちの中で、明日は勿論仕事です…
もう少しゆっくりしたかったのですが…

ともかく、これで、ようやく身動きが出来るようになりました。
ここ2か月ほど天気は最悪でしたので、精神衛生上は良かったですねぇ。
しばらく天気は駄目そうですが、ぼちぼちリハビリ開始していこうと思います。














































あ、居ないと思いますが論文を見たい方は
こちらからどうぞ。本文は見られないと思いますが、アブストと
Supporting Informationは見られるはずです。
http://pubs.acs.org/doi/abs/10.1021/am303254e
